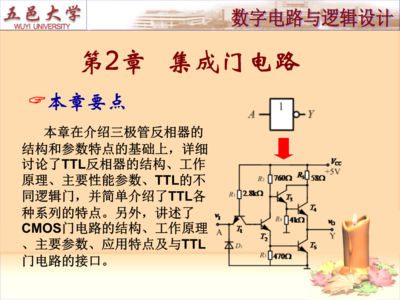

集成門電路是現代數字集成電路設計的核心基礎單元。它通過將基本的邏輯門（如與門、或門、非門、與非門、或非門等）以及更復雜的邏輯功能模塊，高密度地制造在同一塊半導體芯片上，實現了電子系統的小型化、高性能和高可靠性。

在集成電路設計中，集成門電路主要分為兩大類：組合邏輯電路和時序邏輯電路。組合邏輯電路的輸出僅取決于當前的輸入信號組合，是構建算術邏輯單元（ALU）、編碼器、譯碼器等模塊的基礎。而時序邏輯電路的輸出不僅與當前輸入有關，還與電路之前的狀態相關，是構成寄存器、計數器、存儲器及復雜狀態機的核心。

從制造工藝角度，主流的集成門電路技術包括CMOS（互補金屬氧化物半導體），因其具有靜態功耗低、噪聲容限高、集成密度大等顯著優點，已成為當今超大規模集成電路（VLSI）的絕對主導技術。設計流程通常從邏輯功能與真值表定義開始，通過邏輯化簡（如使用卡諾圖或EDA工具），得到優化的門級網表，再進入物理設計階段，進行布局布線、時序驗證和功耗分析。

隨著工藝節點不斷微縮，進入納米尺度后，集成門電路的設計面臨諸多挑戰，包括功耗（特別是動態功耗和靜態漏電功耗）、時序收斂、信號完整性（如串擾）、工藝變異以及可制造性設計（DFM）等問題。因此，現代設計不僅關注邏輯功能的正確實現，還必須綜合考慮速度、面積、功耗之間的折衷，即所謂的“PPA”優化。

集成門電路作為集成電路的“磚瓦”，其高效、可靠的設計是構建從微處理器到片上系統（SoC）等一切復雜數字芯片的根基。掌握其設計原理、優化方法和面臨的挑戰，是每一位集成電路設計工程師的必備技能。
